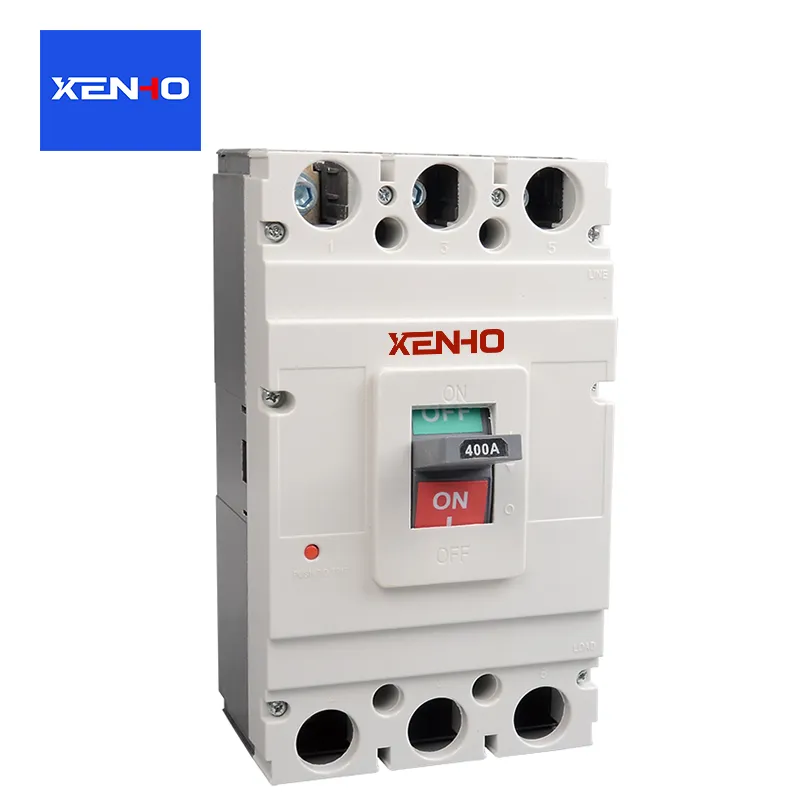

Apa prinsip kerja pemutus arus?

Prinsip kerja apemutus arusberkisar pada logika inti pemantauan, penilaian, dan pelaksanaan.  Melalui mekanisme tripping dan sistem pemadaman busur bawaan, ia mencapai kontrol peralihan sirkuit normal dan pemutusan sirkuit yang rusak dengan cepat.  Hal ini dapat dibagi menjadi dua bagian: keadaan operasi normal dan keadaan perlindungan kesalahan. Sistem pemadaman busur api adalah komponen tambahan utama yang memastikan pemutusan sambungan yang andal.

Keadaan Pengoperasian Normal: Sambungan dan Pemutusan Sirkuit

Penutupan Manual/Listrik: Operator menggunakan pegangan atau mekanisme listrik untuk menggerakkan kontak bergerak pemutus sirkuit ke arah kontak stasioner, menjalin kontak dan menutup sirkuit, memungkinkan transmisi daya normal. Setelah ditutup, mekanisme penguncian memperbaiki kontak bergerak pada posisi tertutup, menjaga kontinuitas sirkuit.

Pemutusan Manual: Ketika pegangan pemutusan ditarik, mekanisme penguncian terbuka, dan kekuatan pegas balik menyebabkan kontak bergerak terpisah dari kontak stasioner, sehingga memutus sirkuit. Jika arusnya kecil saat ini, busur yang dihasilkan di antara kontak akan padam dengan sendirinya.

Status Perlindungan Kesalahan: Tersandung Otomatis dan Pemutusan Sirkuit

Ketika sirkuit mengalami gangguan seperti kelebihan beban, korsleting, atau kekurangan tegangan, unit trip internal akan memicu mekanisme penguncian untuk membuka kunci, sehingga trip otomatis terjadi. Kesalahan yang berbeda berhubungan dengan prinsip tersandung yang berbeda:

Perlindungan Kelebihan Beban (Prinsip Tersandung Termal)

Komponen inti: Strip bimetalik (terdiri dari dua strip logam dengan koefisien muai panas yang berbeda secara signifikan).

Logika kerja: Ketika rangkaian kelebihan beban, arus terus menerus melebihi nilai pengenal, menyebabkan strip bimetalik bengkok dan berubah bentuk karena pemanasan. Ketika deformasi mencapai ambang batas, ia mendorong mekanisme penguncian untuk membuka kunci, dan kontak bergerak memutus sirkuit di bawah aksi pegas.

Fitur: Tindakan tertunda; kelebihan beban jangka pendek (seperti menghidupkan motor) tidak akan memicu tersandung, menghindari kesalahan tersandung.

Perlindungan Sirkuit Pendek (Prinsip Tripping Elektromagnetik)

Komponen inti : Kumparan elektromagnetik (luka pada inti besi).

Logika kerja: Ketika terjadi korsleting, arus langsung melonjak hingga puluhan atau bahkan ratusan kali lipat dari nilai pengenalnya. Kumparan elektromagnetik menghasilkan gaya elektromagnetik yang kuat, menarik inti besi untuk menyerang mekanisme penguncian, dan langsung membuka kuncinya.

Fitur: Tindakan cepat tingkat milidetik; dapat memutus sirkuit dalam waktu yang sangat singkat, mencegah kerusakan busur pada peralatan atau menyebabkan kebakaran. Perlindungan Tegangan Rendah/Rugi Tegangan (Prinsip Trip Tegangan Rendah)

Komponen inti: Kumparan trip tegangan rendah, dihubungkan secara paralel ke rangkaian untuk memantau tegangan.

Logika kerja: Ketika tegangan turun di bawah sekitar 70% dari nilai pengenal atau hilang sama sekali, gaya elektromagnetik dari kumparan trip menghilang, dan inti besi, di bawah aksi pegas, memicu kunci untuk membuka kunci, sehingga memutus rangkaian.

Fungsi: Mencegah peralatan tidak berfungsi dan rusak karena tegangan rendah, dan juga menghindari bahaya keselamatan yang disebabkan oleh penyalaan peralatan secara tiba-tiba saat listrik pulih.

Perlindungan Kebocoran (Prinsip Perlindungan Arus Residu)

Komponen inti: Transformator arus urutan nol.

Logika kerja: Dalam keadaan normal, arus pada garis fasa dan garis netral mempunyai besar yang sama dan berlawanan arah. Fluks magnet pada inti transformator saling menghilangkan, sehingga tidak ada keluaran arus induksi; ketika terjadi kebocoran (seperti sengatan listrik pada seseorang), sebagian arus mengalir melalui tanah sehingga menyebabkan ketidakseimbangan arus dua fasa. Trafo menghasilkan sinyal induksi, memicu perangkat trip.

Fitur: Ambang batas pengoperasian rendah (umumnya 30mA), mengutamakan keselamatan pribadi.
