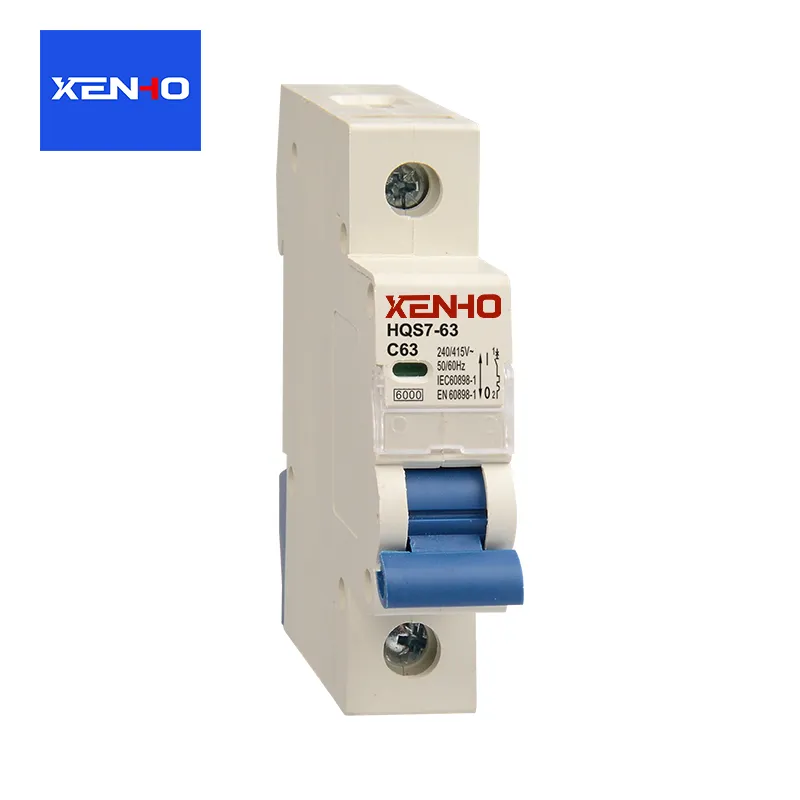

Apa Itu Pemutus Arus DC dan Bagaimana Cara Memilihnya?

A pemutus arus DCmelindungi sirkuit listrik arus searah terhadap arus berlebih dan, tergantung pada desainnya, sirkuit pendek. Tidak seperti sistem AC, sistem DC tidak memiliki arus nol alami yang melintasi setiap setengah siklus, sehingga gangguan busur listrik menjadi lebih menantang. Panduan ini menjelaskan pengoperasian pemutus sirkuit DC, tipe utama, peringkat penting, persyaratan aplikasi, pertimbangan pemasangan, kesalahan pembelian umum, dan praktik pemeliharaan untuk membantu pembeli memilih perlindungan yang sesuai untuk sistem kelistrikan mereka.

1. Apa Itu Pemutus Arus DC?

A pemutus arus DCadalah alat proteksi listrik yang dirancang untuk memutus arus searah ketika suatu rangkaian mengalami beban lebih, korsleting, atau kondisi gangguan tertentu lainnya. Dengan membuka sirkuit, hal ini membantu melindungi kabel, peralatan listrik, komponen konversi daya, dan beban yang terhubung dari arus yang berpotensi merusak.

Arus searah mengalir terutama dalam satu arah. Hal ini biasanya dipasok oleh baterai, panel fotovoltaik, sel bahan bakar, dan catu daya DC. Ketika teknologi ini menjadi semakin penting dalam sistem energi dan industri modern, perlindungan sirkuit DC yang dapat diandalkan telah menjadi bagian penting dari desain sistem kelistrikan.

Mengapa Perlindungan Sirkuit DC Penting?

Arus yang berlebihan dapat menyebabkan konduktor menjadi terlalu panas, merusak isolasi, menurunkan komponen elektronik, dan menimbulkan bahaya kebakaran. Pemutus yang dipilih dengan benar akan membatasi durasi arus gangguan dengan memutus rangkaian yang terkena dampak sesuai dengan karakteristik operasi yang dirancang.

• Perlindungan peralatan:Membantu mencegah kerusakan pada baterai, inverter, pengontrol, dan perangkat lain yang terhubung.
• Perlindungan kabel:Mengurangi risiko konduktor menjadi terlalu panas ketika perangkat pelindung dikoordinasikan dengan benar dengan peringkat kabel.
• Kontinuitas operasional:Mengizinkan kesalahan diisolasi sehingga sirkuit yang tidak terpengaruh dapat terus beroperasi jika arsitektur sistem mengizinkan.
• Kenyamanan perawatan:Menyediakan sarana isolasi sirkuit bila perangkat sesuai untuk tujuan tersebut dan digunakan sesuai dengan instruksinya.
• Keamanan sistem:Mendukung strategi perlindungan terkoordinasi bersama dengan grounding, isolasi, dan perlindungan listrik lainnya.

Pemutus sirkuit bukanlah solusi keselamatan yang lengkap. Perlindungan yang efektif juga bergantung pada desain sistem yang benar, pengkabelan yang sesuai, perhitungan arus gangguan yang tepat, dan kepatuhan terhadap kode kelistrikan yang berlaku.

2. Bagaimana Cara Kerja Pemutus Arus DC?

Pemutus sirkuit DC memonitor arus yang mengalir melalui sirkuit dan memutus arus ketika mekanisme operasinya mendeteksi kesalahan yang memenuhi syarat. Proses pastinya bergantung pada konstruksi pemutus, karakteristik trip, dan tujuan penggunaan.

Perlindungan Kelebihan Beban

Kelebihan beban terjadi ketika suatu rangkaian membawa arus lebih dari yang diharapkan untuk jangka waktu tertentu. Misalnya, catu daya DC industri dapat beroperasi di atas beban yang dirancang karena permintaan yang berlebihan atau komponen yang tidak berfungsi.

Banyak pemutus sirkuit DC mini menggunakan mekanisme trip termal. Arus berlebih memanaskan elemen bimetal hingga cukup membengkok untuk melepaskan mekanisme trip. Respons ini umumnya bergantung pada waktu: beban berlebih yang sedang mungkin memerlukan waktu lebih lama untuk trip dibandingkan beban berlebih yang jauh lebih besar.

Perlindungan Hubungan Pendek

Hubungan pendek menciptakan jalur resistansi rendah yang tidak disengaja yang dapat menghasilkan arus sangat tinggi. Banyak pemutus termal-magnetik menggunakan mekanisme trip magnetik yang merespons dengan cepat terhadap arus gangguan tinggi. Pemutus elektronik mungkin menggunakan sensor dan sirkuit kontrol untuk mendeteksi kondisi gangguan tertentu dan memulai interupsi.

Pemutus harus mempunyai nilai tegangan DC yang sesuai dan kapasitas pemutusan DC yang cukup untuk arus gangguan prospektif pada titik pemasangan. Peringkat arus nominal yang tinggi saja tidak menunjukkan bahwa suatu perangkat dapat dengan aman memutus arus pendek.

Gangguan Busur

Ketika kontak terpisah saat arus mengalir, busur listrik dapat terbentuk di antara keduanya. Di sirkuit AC, arus secara alami melewati nol selama setiap siklus, membantu pemadaman busur. Arus DC tidak menghasilkan titik penyeberangan nol berulang yang sama pada kondisi kondisi tunak normal.

Untuk alasan ini, pemutus sirkuit DC dapat menggunakan pengaturan kontak yang dirancang khusus, peluncuran busur, sistem ledakan busur magnetik, atau struktur kontrol busur lainnya. Fitur-fitur ini membantu memperpanjang, mendinginkan, membagi, atau memadamkan busur sehingga sirkuit dapat diinterupsi dengan aman dalam kondisi pengoperasian terukur perangkat.

3. Apa Perbedaan Pemutus Arus DC dengan Pemutus AC?

Pemutus sirkuit DC dan AC memiliki tujuan dasar yang sama, namun persyaratan interupsinya dapat berbeda secara signifikan. Memilih perangkat semata-mata karena rating arusnya sesuai dengan sirkuit dapat mengakibatkan perlindungan yang tidak memadai.

Beberapa pemutus disertifikasi untuk pengoperasian AC dan DC, namun peringkat dan konfigurasi yang diizinkan mungkin berbeda. Produk dengan peringkat ganda harus dipasang sesuai dengan peringkat spesifik dan diagram pengkabelan yang disediakan oleh pabrikannya.

4. Jenis Pemutus Arus DC Apa yang Tersedia?

Pemutus sirkuit DC yang paling tepat bergantung pada beban, karakteristik gangguan, waktu respons yang diperlukan, ruang yang tersedia, dan strategi pemeliharaan. Memahami desain utama membantu pembeli membandingkan produk dengan lebih akurat.

Pemutus Sirkuit DC Termal-Magnetik

Pemutus termal-magnetik menggabungkan perlindungan kelebihan beban termal dengan perlindungan sirkuit pendek magnetik. Mereka biasanya dipertimbangkan untuk panel distribusi DC, sirkuit kontrol, dan aplikasi industri tertentu.

• Menyediakan dua bentuk proteksi arus berlebih yang saling melengkapi.
• Dapat cocok untuk berbagai kebutuhan distribusi rutin.
• Memerlukan verifikasi yang cermat terhadap kurva trip dan peringkat interupsi DC.

Pemutus Arus DC Elektronik

Desain elektronik menggunakan sensor arus dan sirkuit kontrol elektronik untuk mendeteksi kondisi gangguan tertentu. Tergantung pada produknya, mereka mungkin memberikan ambang perlindungan yang dapat disesuaikan, indikasi status, pemantauan jarak jauh, atau fungsi komunikasi.

Fitur-fitur ini dapat bermanfaat dalam fasilitas dan sistem otomatis yang memerlukan waktu henti yang mahal. Namun, pembeli harus memastikan apakah produk tersebut merupakan pemutus mekanis konvensional, sakelar pelindung elektronik, atau perangkat solid-state, karena metode interupsi dan perilaku kegagalannya dapat berbeda.

Miniatur Pemutus Sirkuit DC

Pemutus sirkuit miniatur adalah perangkat kompak yang digunakan dalam aplikasi distribusi DC tegangan rendah yang sesuai. Jejaknya yang kecil dapat menyederhanakan tata letak panel, namun kesesuaiannya masih bergantung pada tegangan pengenal, kapasitas pemutusan, pengaturan tiang, dan konfigurasi DC yang disetujui pabrikan.

Pemutus Sirkuit DC Kotak Cetakan dan Industri

Kotak cetakan dan pemutus industri lainnya tersedia untuk sistem dengan tingkat arus, kondisi gangguan, atau persyaratan pemasangan yang lebih menuntut. Tergantung pada modelnya, mereka mungkin menawarkan pengaturan trip yang dapat disesuaikan, aksesori, kontak tambahan, dan integrasi dengan switchgear industri.

Perangkat Perlindungan DC Khusus

Rangkaian fotovoltaik surya, sistem penyimpanan energi baterai, peralatan pengisian kendaraan listrik, dan aplikasi energi lainnya mungkin memerlukan perangkat perlindungan yang dirancang untuk karakteristik kelistrikan tertentu. Misalnya, rangkaian fotovoltaik dapat mengalami busur DC yang berkelanjutan, sementara baterai dapat menghasilkan arus gangguan yang sangat tinggi.

Aplikasi khusus tidak secara otomatis memerlukan satu kategori pemutus tertentu. Solusi yang tepat harus ditetapkan dari desain sistem, standar yang berlaku, instruksi peralatan, dan penilaian arus gangguan.

5. Dimana Pemutus Arus DC Digunakan?

Pemutus sirkuit DC digunakan di mana pun daya arus searah memerlukan perlindungan arus berlebih yang terkendali dan isolasi yang andal. Kondisi pengoperasian sangat bervariasi antar aplikasi, sehingga perangkat yang cocok untuk satu instalasi mungkin tidak cocok untuk instalasi lainnya.

Sistem Fotovoltaik Surya

Instalasi tenaga surya menggunakan proteksi DC pada rangkaian yang sesuai, penggabung, dan rangkaian yang berhubungan dengan inverter. Peralatan yang dipilih harus memperhitungkan tegangan sistem maksimum, arus gangguan yang tersedia, paparan lingkungan, dan persyaratan spesifik rangkaian PV.

Penyimpanan Energi Baterai

Sistem baterai dapat menghasilkan arus gangguan yang besar, terutama ketika beberapa sel atau modul baterai dihubungkan secara paralel. Pemilihan proteksi harus mempertimbangkan kimia baterai, tegangan sistem, arus hubung singkat yang tersedia, ukuran konduktor, dan koordinasi dengan manajemen baterai dan sistem isolasi.

Otomasi dan Kontrol Industri

Panel kontrol industri sering kali mendistribusikan daya DC ke sensor, relay, aktuator, pengontrol, dan peralatan komunikasi. Perlindungan yang tepat dapat membantu mengisolasi cabang yang rusak tanpa mengganggu setiap perangkat yang terhubung, asalkan skema perlindungan dikoordinasikan dengan benar.

Infrastruktur Telekomunikasi dan Data

Instalasi telekomunikasi dan beberapa sistem infrastruktur data menggunakan distribusi daya DC untuk peralatan jaringan dan pasokan cadangan. Persyaratan ketersediaan yang tinggi menjadikan isolasi kesalahan yang dapat diprediksi dan koordinasi peralatan yang sesuai menjadi sangat penting.

Kendaraan Listrik dan Infrastruktur Pengisian Daya

Sistem kendaraan listrik dan instalasi pengisian daya memerlukan tingkat voltase tertentu, profil arus, dan persyaratan keselamatan. Perangkat proteksi harus dipilih sesuai posisinya dalam sistem dan harus memenuhi standar produk dan persyaratan pemasangan yang berlaku.

6. Bagaimana Cara Memilih Pemutus Arus DC yang Tepat?

Memilih pemutus arus DC bukan sekadar masalah mencocokkan nilai ampere dengan beban. Pembeli harus menilai sistem kelistrikan secara keseluruhan, memverifikasi dokumentasi teknis produk, dan memastikan bahwa perangkat yang dipilih sesuai dengan kondisi gangguan sebenarnya.

Langkah 1: Konfirmasikan Tegangan Sistem

Identifikasi tegangan DC maksimum yang mungkin dialami pemutus, termasuk kondisi pengoperasian dan sistem yang relevan. Tegangan pengenal harus cukup untuk rangkaian, dan susunan kutub yang diizinkan harus sesuai dengan instruksi pabrik.

Dalam beberapa desain, beberapa kutub dapat dihubungkan secara seri untuk mencapai nilai tegangan DC yang ditentukan. Hal ini diperbolehkan hanya jika didukung secara eksplisit oleh pabrikan dan dipasang sesuai dengan diagram pengkabelan yang ditentukan. Menghubungkan kutub secara seri tidak secara otomatis meningkatkan volume yang disetujuitage peringkat perangkat.

Langkah 2: Tentukan Peringkat Saat Ini yang Diperlukan

Hitung arus kontinu yang diharapkan dan pertimbangkan karakteristik beban, ampacity konduktor, suhu sekitar, kondisi selungkup, dan kode kelistrikan yang berlaku. Beban dengan arus awal atau arus transien yang signifikan mungkin juga memerlukan karakteristik trip yang sesuai.

Peringkat pemutus harus melindungi konduktor dan peralatan terkait sambil mengakomodasi kondisi pengoperasian normal. Memilih arus yang lebih tinggi untuk menghindari gangguan tersandung dapat membahayakan perlindungan jika kabel dan peralatan tidak diberi nilai yang sesuai.

Langkah 3: Verifikasi Kapasitas Pemutusan DC

Kapasitas putus adalah salah satu spesifikasi terpenting untuk ditinjau. Ini menunjukkan arus gangguan maksimum yang dirancang dan dinilai untuk diinterupsi oleh pemutus dalam kondisi pengujian yang ditentukan.

Tentukan calon arus hubung singkat pada titik pemasangan dan pastikan bahwa nilai interupsi DC pemutus cukup pada tegangan dan konfigurasi yang diinginkan. Sistem baterai, misalnya, mungkin memerlukan perhatian khusus karena arus gangguan yang ada bisa jadi tinggi.

Langkah 4: Pilih Jumlah Tiang yang Benar

Konfigurasi satu kutub, dua kutub, dan lainnya melayani pengaturan sirkuit yang berbeda. Pilihan yang tepat bergantung pada metode pengardean sistem, konduktor yang perlu diputuskan, dan peraturan kelistrikan yang berlaku.

Jangan berasumsi bahwa setiap konduktor harus dialihkan dengan cara yang sama di semua sistem DC. Konfirmasikan persyaratan untuk aplikasi tertentu dan apakah perangkat disetujui untuk pengaturan peralihan yang diusulkan.

Langkah 5: Periksa Karakteristik dan Koordinasi Perjalanan

Tinjau kurva waktu-arus pabrikan dan karakteristik beban yang terhubung. Perlindungan harus merespons dengan cukup cepat untuk melindungi konduktor dan peralatan sekaligus menghindari tersandung yang tidak perlu selama pengoperasian normal.

Dalam sistem dengan beberapa perangkat pelindung, koordinasi membantu memastikan bahwa perangkat yang paling dekat dengan gangguan dapat beroperasi bila memungkinkan. Selektivitas sebenarnya bergantung pada perilaku perangkat saat ini, tingkat kesalahan, dan data koordinasi pabrikan.

Langkah 6: Evaluasi Kondisi Lingkungan

Suhu, kelembaban, debu, getaran, korosi, dan ventilasi selungkup dapat mempengaruhi kesesuaian dan kinerja peralatan listrik. Instalasi tenaga surya luar ruangan dan lingkungan industri mungkin memerlukan penutup yang sesuai, perlindungan masuknya, dan penurunan suhu.

Langkah 7: Verifikasi Standar dan Dokumentasi

Periksa standar produk yang berlaku, persyaratan sertifikasi, petunjuk pemasangan, dan dokumentasi teknis. Tergantung pada perangkat dan pasar, standar yang relevan dapat mencakup IEC 60947-2 untuk pemutus sirkuit yang berlaku, IEC 60898-2 untuk pemutus sirkuit AC/DC yang berlaku, atau UL 489 untuk pemutus sirkuit dengan wadah cetakan tertutup dan produk terkait. Penerapannya bergantung pada kategori produk dan cakupan sertifikasi.

Pembeli harus meminta lembar data model yang tepat, tegangan DC terukur, arus terukur, kapasitas pemutusan, konfigurasi tiang yang disetujui, kurva trip, dan informasi sertifikasi yang relevan sebelum melakukan pemesanan.

7. Kesalahan Apa yang Harus Dihindari Pembeli?

Banyak masalah perlindungan sirkuit berasal selama spesifikasi, pengadaan, atau integrasi sistem, bukan selama pengoperasian normal. Mengenali kesalahan umum dapat mengurangi biaya yang tidak perlu dan meningkatkan keandalan instalasi.

Memilih Breaker Hanya Berdasarkan Arus Listrik

Dua perangkat dengan peringkat arus nominal yang sama mungkin memiliki peringkat tegangan, kapasitas putus, kurva trip, dan aplikasi yang diizinkan berbeda. Bandingkan spesifikasi lengkapnya daripada hanya mengandalkan satu nomor saja.

Menggunakan Produk Khusus AC di Sirkuit DC

Peringkat AC tidak menetapkan bahwa pemutus dapat menginterupsi DC dengan aman. Verifikasi peringkat DC eksplisit dan konfigurasi pengoperasian yang diizinkan dalam dokumentasi pabrikan.

Mengabaikan Arus Kesalahan yang Ada

Perangkat dengan kapasitas pemutusan yang tidak mencukupi mungkin tidak dapat menghentikan gangguan dengan aman. Hal ini sangat penting pada sirkuit bertenaga baterai dan sistem lain yang mampu menghantarkan arus hubung singkat yang tinggi.

Mengabaikan Persyaratan Tiang dan Polaritas

Beberapa pemutus DC menentukan koneksi yang sensitif terhadap polaritas atau pengaturan kutub seri tertentu. Membalikkan koneksi atau mengubah konfigurasi tanpa izin dapat memengaruhi kinerja interupsi dan membahayakan keselamatan.

Gagal Mempertimbangkan Perubahan Sistem di Masa Depan

Peningkatan kapasitas baterai yang direncanakan, penambahan rangkaian fotovoltaik, atau perubahan arsitektur distribusi dapat memengaruhi tegangan, arus, dan tingkat gangguan sistem. Tinjau persyaratan perluasan yang dapat diperkirakan sebelum menyelesaikan spesifikasi, tanpa mengganti desain perlindungan yang tepat dengan desain perlindungan masa depan yang tepat.

Menerima Dokumentasi Teknis yang Tidak Lengkap

Lembar data yang tidak lengkap menyulitkan perbandingan produk secara objektif. Tim pengadaan harus meminta informasi spesifik model yang dapat diverifikasi dan mengklarifikasi setiap peringkat atau rincian sertifikasi yang hilang sebelum menyetujui suatu produk.

8. Apa Praktik Pemasangan dan Pemeliharaan Utama?

Bahkan pemutus sirkuit DC yang dipilih dengan benar mungkin akan berkinerja buruk jika tidak dipasang dengan benar atau dirawat dalam kondisi yang tidak sesuai. Pemasangan dan pemeliharaan harus dilakukan oleh personel yang berkualifikasi sesuai dengan instruksi pabrik dan peraturan yang berlaku.

Praktik Terbaik Instalasi

• Isolasi sumber listrik:Ikuti prosedur penguncian dan verifikasi yang disetujui sebelum mengerjakan sirkuit. Ingatlah bahwa baterai dan modul fotovoltaik mungkin tetap diberi energi dalam kondisi tertentu.
• Ikuti diagram pengkabelan:Amati penetapan terminal, tanda polaritas, dan susunan kutub seri tertentu.
• Gunakan konduktor yang sesuai:Verifikasi ukuran kabel, peringkat insulasi, kompatibilitas terminal, dan persiapan konduktor.
• Terapkan torsi yang ditentukan:Kencangkan terminal sesuai torsi yang ditentukan pabrikan untuk mengurangi risiko sambungan longgar dan panas berlebih.
• Menjaga perlindungan lingkungan:Pasang pemutus di tempat yang sesuai dengan lingkungan dan patuhi persyaratan ventilasi dan jarak bebas.
• Verifikasi instalasi yang telah selesai:Lakukan inspeksi dan pengujian yang diwajibkan oleh desain sistem, instruksi produk, dan peraturan yang berlaku sebelum memberi energi pada sirkuit.

Inspeksi Rutin dan Pemecahan Masalah

Interval inspeksi harus mencerminkan rekomendasi pabrikan peralatan, lingkungan pengoperasian, dan pentingnya instalasi. Catatan pemeliharaan membantu mengidentifikasi masalah yang berulang dan mendukung penggantian yang direncanakan.

• Periksa kerusakan yang terlihat, perubahan warna, korosi, atau tanda-tanda panas berlebih.
• Tinjau catatan perjalanan atau alarm sistem di mana fungsi pemantauan tersedia.
• Selidiki trip berulang kali daripada menyetel ulang pemutus berulang kali tanpa mengidentifikasi penyebabnya.
• Pastikan terminal, pengaturan pemasangan, dan penutup tetap dalam kondisi yang sesuai.
• Ganti perangkat yang cacat atau rusak dengan produk yang memiliki peringkat dan persetujuan yang sesuai.

Pemutus yang trip berulang kali mungkin merespons dengan benar terhadap beban berlebih, korsleting, kesalahan peralatan, atau kondisi pengoperasian yang tidak sesuai. Teknisi yang berkualifikasi harus menentukan penyebabnya sebelum mengembalikan sistem ke layanan.
